# Internal / External RF (Módulo de RF interno/externo)

Las configuraciones del módulo de RF interno y del externo trabajan de la misma forma. La única diferencia es que la sección **Internal RF** Es para configurar el módulo de RF interno que viene con la radio y la sección **External RF** es para configurar el módulo que se puede instalar en forma externa.

Si el botón es de color amarillo, significa que el módulo correspondiente, se encuentra activo. Si es de color blanco, el módulo está inactivo.

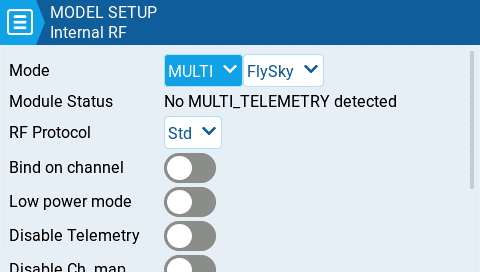

<div><figure><img src="https://1252429118-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fc6eINXoIlfUG72tlmns6%2Fuploads%2Fgit-blob-58652009861078a3910a418e81bcf1c1224c22cd%2Finternalrf.png?alt=media" alt=""><figcaption><p>Módulo multiprotocolo seleccionado en la configuración interna. "Internal RF"</p></figcaption></figure> <figure><img src="https://1252429118-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fc6eINXoIlfUG72tlmns6%2Fuploads%2Fgit-blob-bcbb40cf44229498e0841ea3613675d929a5306b%2Fexternalrf.png?alt=media" alt=""><figcaption><p>Módulo CRSF seleccionado en la configuración externa. "External RF"</p></figcaption></figure></div>

#### Receiver ID (Número de receptor)

El número de receptor (Receiver ID) es un número asignado por el usuario, que es enviado al receptor, durante el enlace. Cada modelo, debe tener un único número de receptor. Solo pueden tener el mismo número, si los receptores usan protocolos distintos. Aparecerá un aviso, para informar si el número es único o si está previamente usado en otro modelo.

{% hint style="warning" %}
Si se usa la radio como mando de juegos conectado a un computador. Deben deshabilitarse tanto el módulo de RF interno como el externo. Esto mejorará el rendimiento.
{% endhint %}

#### Mode Options (modo)

* **Off** - No se usa el módulo de RF
* **PPM** - Modulación por posición de pulso. Se usa en muchos módulos genéricos, compatibles con JR.
  * **Telemetry** - Sin telemetria o MLink
  * **Channel Range** - Canales que serán usados.
  * **PPM Frame** – Duración de la secuencia de pulsos, duración del pulso, y polaridad de la señal PPM. La duración de la secuencia de pulsos, se ajusta automáticamente, cuando cambia el número de canales transmitido. Sin embargo, este valor asignado automáticamente, puede cambiarse de forma manual.
* **XJT** -
  * **Protocol**- D16, B8, LR2
  * **Channel Range** - Canales que serán usados.
  * **Failsafe Mode (señal perdida)** - Disponible en protocolo D16. El receptor usará esta configuración, cuando pierda la señal del transmisor.
    * **Not Set** - No está definido el modo de failsafe (señal perdida).
    * **Hold** – El receptor mantiene último valor recibido para cada canal luego de perder la señal del transmisor.
    * **No pulses** – El receptor no genera pulsos PWM en sus salidas.
    * **Receiver** – Se ejecuata la configuración de failsafe, que tenga definida el receptor. Ver las instrucciones que vienen con el receptor.
    * **Custom** – El receptor cambia los valores de cada canal a aquellos definidos por el usuario.
      * **Custom Set** – Cada canal puede tener su propia configuración. Las opciones son: un valor, mantener el último valor o no generar pulsos.
  * **Receiver Number** - Un valor asignado por el usuario para cada modelo que es enviado al receptor durante el enlace.
  * **Bind** - Esto coloca el transmisor en modo de enlace con el receptor. En este modo, el transmisor produce un chirrido cada 2,5 segundos.
  * **Range** . Esto coloca el transmisor en el modo de verificación de rango de alcance. Se mostrará el valor de RSSI (indicador de fuerza de la señal recibida, RSSI por las siglas del inglés Received Signal Strength Indicator), y se emitirá un sonido cada 5 segundos.
* **DSM2**
  * **Protocol** - LP45, DSM2, DSMX
  * **Channel Range** - Canales que serán usados.
  * **Receiver Number** - Un valor asignado por el usuario para cada modelo que es enviado al receptor durante el enlace.
  * **Bind** - Esto coloca el transmisor en modo de enlace con el receptor. En este modo, el transmisor produce un chirrido cada 2,5 segundos.
  * **Range** . Esto coloca el transmisor en el modo de verificación de rango de alcance. Se mostrará el valor de RSSI (indicador de fuerza de la señal recibida, RSSI por las siglas del inglés Received Signal Strength Indicator), y se emitirá un sonido cada 5 segundos.
* **CRSF**
  * **Baud Rate** - Velocidad a la que se establece la comunicación entre la radio y el módulo.
  * **Status** - Muestra la configuración de la transmisión, en el módulo RF.
  * **Channel Range** - Canales que serán usados.
  * **Receiver Number** - Un valor asignado por el usuario para cada modelo que es enviado al receptor durante el enlace.
* **Multi** - Módulo multiprotocolo. Las opciones de configuración, son únicas para cada protocolo seleccionado. Se describen aqui: [https://www.multi-module.org/using-the-module/protocol-options](https://www.multi-module.org/using-the-module/protocol-options)
* **R9M**
  * **Mode**- FCC, EU, 868MHz, 915 MHZ
  * **Failsafe Mode (señal perdida)** - Disponible en protocolo D16. El receptor usará esta configuración, cuando pierda la señal del transmisor.
    * **Not Set** - No está definido el modo de failsafe (señal perdida).
    * **Hold** – El receptor mantiene último valor recibido para cada canal luego de perder la señal del transmisor.
    * **No pulses** – El receptor no genera pulsos PWM en sus salidas.
    * **Receiver** – Se ejecuata la configuración de failsafe, que tenga definida el receptor. Ver las instrucciones que vienen con el receptor.
    * **Custom** – El receptor cambia los valores de cada canal a aquellos definidos por el usuario.
      * **Custom Set** – Cada canal puede tener su propia configuración. Las opciones son: un valor dado, mantener el último valor o no generar pulsos.
  * **Receiver Number** - Un valor asignado por el usuario para cada modelo que es enviado al receptor durante el enlace.
  * **Bind** - Esto coloca el transmisor en modo de enlace con el receptor. En este modo, el transmisor produce un chirrido cada 2,5 segundos.
  * **Range** . Esto coloca el transmisor en el modo de verificación de rango de alcance. Se mostrará el valor de RSSI (indicador de fuerza de la señal recibida, RSSI por las siglas del inglés Received Signal Strength Indicator), y se emitirá un sonido cada 5 segundos.
  * **RF Power** - Indica la potencia de salida del módulo transmisor. Las opciones cambian de acuerdo al modo seleccionado.
* **R9M Access Nota:** Para que el modo **R9M ACCESS** sea visible en el menú desplegable, deben configurarse los puertos AUX1 o AUX2 como **External Module** en la página [Hardware](../../radio-settings/hardware).
  * **Channel Range** - Canales que serán usados.
  * **Failsafe Mode (señal perdida)** - Disponible en protocolo D16. El receptor usará esta configuración, cuando pierda la señal del transmisor.
    * **Not Set** - No está definido el modo de failsafe (señal perdida).
    * **Hold** – El receptor mantiene último valor recibido para cada canal luego de perder la señal del transmisor.
    * **No pulses** – El receptor no genera pulsos PWM en sus salidas.
    * **Receiver** – Se ejecuata la configuración de failsafe, que tenga definida el receptor. Ver las instrucciones que vienen con el receptor.
    * **Custom** – El receptor cambia los valores de cada canal a aquellos definidos por el usuario.
      * **Custom Set** – Cada canal puede tener su propia configuración. Las opciones son: un valor dado, mantener el último valor o no generar pulsos.
  * **Module -** _Ver por favor la documentación de FrSky para esta configuración_
    * Register
      * Range
      * Options
  * **Receiver Number** - Un valor asignado por el usuario para cada modelo que es enviado al receptor durante el enlace.
  * **Bind** - Esto coloca el transmisor en modo de enlace con el receptor. En este modo, el transmisor produce un chirrido cada 2,5 segundos.
* **GHST** - ImmersionRC Ghost
  * **Channel Range** - Canales que serán usados.
  * **Raw 12 bits** - Hbilita el modo de 12bit.
* **SBUS**
  * **Channel Range** - Canales que serán usados.
  * **Refresh Rate** - Tasa de refresco en milisegundos.
    * **Inversion** - Normal, Not-inverted
* **FLYSKY**
  * **Protocol** - AFHDS3, AFHDS2A
  * **Module Status** - Estado del módulo
  * **Type** - _Ver por favor la documentación de FLYSKY para esta configuración_
    * **Module Options**- _Ver por favor la documentación de FLYSKY para esta configuración_
  * **Channel Range** - Canales que serán usados.
  * **Failsafe Mode** - El receptor usará esta configuración al perder la señal del transmisor.
    * **Not Set** - No está definido el modo failsafe.
    * **Hold** – El receptor mantiene el último estado recibido para cada canal.
    * **No pulses** – No se emite ningún pulso PWM.
    * **Receiver** – Se ejecuata la configuración de failsafe, que tenga definida el receptor. Ver las instrucciones que vienen con el receptor.
    * **Custom** – El receptor cambia los valores de cada canal a aquellos definidos por el usuario.
      * **Custom Set** – Cada canal puede tener su propia configuración. Las opciones son: un valor, mantener el último valor o no generar pulsos.
  * **Receiver Number** - Un valor asignado por el usuario para cada modelo que es enviado al receptor durante el enlace.
  * **Bind** - Esto coloca el transmisor en modo de enlace con el receptor. En este modo, el transmisor produce un chirrido cada 2,5 segundos.
* **LemonRx DSMP**
  * **Channel Range** - Canales que se usarán.
  * **Bind** - Esto coloca el transmisor en modo de enlace con el receptor. En este modo, el transmisor produce un chirrido cada 2,5 segundos.
  * **Range** . Esto coloca el transmisor en el modo de verificación de rango de alcance. Se mostrará el valor de RSSI (indicador de fuerza de la señal recibida, RSSI por las siglas del inglés Received Signal Strength Indicator), y se emitirá un sonido cada 5 segundos.
